Що таке тепла підлога — види, переваги та правила монтажу

Тепла підлога – це система обігріву, яка встановлена під підлоговим покриттям та забезпечує комфортну температуру у приміщенні. За джерелом тепла розрізняють водяні та електричні теплі підлоги.

Водяна тепла підлога підключається до котла, тому її можна встановити тільки при автономному опаленні. Підключення водяної системи до централізованого опалення заборонено законодавством. Крім того, вона вимагає регулярного обслуговування. Електрична тепла підлога не має цих обмежень та відрізняється рядом переваг.

Переваги електричної теплої підлоги

Електричну теплу підлогу можна встановити в будь-якому приміщенні: житловому, офісному, комерційному, вологому чи холодному, навіть там, де висуваються підвищені вимоги до безпеки. Серед її основних переваг:

• забезпечує рівномірний, комфортний обігрів;
• не вимагає дозволів на установку;
• не потребує обслуговування;
• все обладнання приховане під підлогою та працює безшумно;
• є можливість налаштування точної температури за часом (у програмованих моделей);
• економічність за умови керування терморегулятором.

Електричні теплі підлоги на відміну від водяних можна використовувати в трьох цілях:

1. основне опалення – зона, що обігрівається, повинна бути не менш ніж 70% від площі приміщення, а потужність обігріву становити не менш ніж 1 кВт на 10 м²;
2. додаткове опалення – спільно з настінними обігрівачами в квартирах, якщо централізоване опалення працює недостатньо ефективно, і для обігріву в міжсезоння;
3. комфортний обігрів – для підігріву підлог до комфортної температури система зазвичай включається тільки на час користування приміщенням: у ванній, передпокої, на балконі, в ігровій зоні дитячої кімнати.

Види електричної теплої підлоги та їх особливості

Для електричного обігріву підлоги застосовуються нагрівальні кабелі, мати, інфрачервона плівка та алюмінієві мати. Елементи мають різне призначення й спосіб монтажу.

Нагрівальний кабель

Нагрівальний кабель застосовується для облаштування основного опалення та укладається в шар стяжки 3-8 см петлями. Кабельна тепла підлога відрізняється високою інерційністю. Вона довго нагрівається й повільно віддає тепло (чим товщий шар стяжки, тим довше). Це робить її більш економічною у споживанні енергії.

При цьому монтаж кабелю в стяжку піднімає рівень підлоги, тому його установку потрібно планувати на етапі проектування або капітального ремонту. Кабельна тепла підлога – найнадійніший та довговічний за терміном служби 30-60 років залежно від бренду.

Тонкий нагрівальний кабель

Тонкий гріючий кабель призначений для укладання під плитку в плитковий клей або тонкий шар стяжки 1-2 см. За рахунок близького розташування до поверхні підлога швидко прогрівається, тому тонкий кабель підходить як для опалення, так і для комфортного підігріву. Невеликий підйом підлоги робить його зручним для укладання на стару стяжку. Тонкий кабель також використовують у приміщеннях зі складною конфігурацією.

Нагрівальний мат

Нагрівальний мат виготовляється на основі тонкого кабелю, укладеного петлями та закріпленого на скловолоконній сітці. Це вже готова конструкція, що забезпечує швидкий та простий монтаж. До того ж сітка армує шар стяжки або плиткового клею, що робить їх міцнішим й стійкішим до розтріскування при температурних перепадах. Мат також можна використовувати для основного і комфортного обігріву.

Інфрачервона плівка

Інфрачервона плівка призначена для сухого монтажу без стяжки під тверде підлогове покриття. Підходить для ламінату, інженерного паркету, лінолеуму з попереднім покриттям ДВП високої щільності. Застосовується з будь-якою метою обігріву.

ІЧ-плівка має обмеження: в її конструкції немає дроту підключення та екранування, а всі з'єднання виконуються при монтажі. В результаті її не можна укладати в сирих приміщеннях і з підвищеними вимогами безпеки. Перевага плівкових підлог – низька вартість, недоліки – невеликий термін експлуатації та обмеження щодо застосування.

Алюмінієвий мат

Алюмінієвий мат виготовлений на основі ультратонкого нагрівального кабелю, закріпленого петлями на сітці та покритого алюмінієвою ламінованою армованою фольгою. Він також призначений для сухого монтажу під тверде підлогове покриття та будь-якого виду опалення.

На відміну від ІЧ-плівки алюмінієвий мат відповідає всім вимогам безпеки та допускається до установки в будь-яких приміщеннях, включаючи вологі. Крім того, він стійкий до локальних перегрівів, оскільки алюмінієва оболонка відводить тепло з місця замикання.

Як проектувати та монтувати теплу підлогу

Перед монтажем електричної теплої підлоги необхідно позначити карту укладання та розрахувати крок петлі (для нагрівального кабелю) залежно від необхідної потужності. Карта укладання проектується з дотриманням таких правил:

• відступ від стін – не менш ніж 5 см;
• відступ від настінних опалювальних приладів і холодильника – не менш ніж 10 см;
• не укладати під меблі без ніжок або з ніжками нижче 5 см.

Крок петлі кабелю розраховується виходячи з необхідної потужності. Для опалення питома потужність повинна становити 180-220 Вт/м², для комфортного обігріву достатньо 150-160 Вт/м². Питома потужність підбирається по таблиці для конкретної моделі кабелю відповідно до площі укладання. Вибирати кабель потрібно максимально точно, оскільки його не можна обрізати або доточувати.

Підготовка основи

Основа під теплу підлогу має бути рівною та сухою, без тріщин та горбів. Безпосередньо перед укладанням його потрібно пропилососити.

Теплоізоляція

Під нагрівальний кабель або мат на другому поверсі або вище теплоізоляція не обов'язкова. Хоча вона може зробити теплий підлогу економічнішою на 15-20%. У сирих приміщеннях та на перших поверхах рекомендується попередньо укласти теплоізоляційний шар з плит екструдованого пінопласту товщиною 2-5 см та залити їх стяжкою 3-4 см. Якщо такий підйом підлоги з технічних причин неприпустимий, можна застосувати теплоізоляційні плити WarmUp Insboard товщиною всього 6 мм.

Під інфрачервону плівку как теплоізоляцію застосовується тепловідбиваюча підкладка товщиною 5 мм – фольгований ізолон або спінений поліетилен. З натуральних матеріалів можна використовувати пробку.

Алюмінієвий мат обов'язково укладається на підкладку під ламінат ("Тиха хода" або пробкова). Вони слугують не тільки як теплоізоляційний, але й амортизуючий шар, в який мат просто вдавлюється при укладанні підлогового покриття.

Установка датчика температури

Для нагрівальних кабелів та матів термодатчик встановлюється в пластиковій гофрованій трубці. Поворот трубки від штроби в стіні до підлоги повинен бути виконаний з плавним вигином. Це потрібно, щоб датчик можна було замінити, якщо він вийде з ладу. Розташовувати термодатчик необхідно рівно між витками кабелю, заходячи в зону обігріву на 30 см.

Для алюмінієвого мату та ІЧ-плівки термодатчик встановлюється без трубки – у вирізі підкладки під плівкою або матом між витками кабелю. Оскільки в цьому випадку замінити його неможливо, рекомендується встановити 2 датчики – основний та резервний.

Підключення

Будь-яка електрична тепла підлога підключається через терморегулятор. Для опалення підходить термостат з вбудованим датчиком температури повітря. Для комфортного обігріву підлоги – модель з виносним датчиком температури підлоги. Терморегулятори з двома датчиками дозволяють одночасно підтримувати комфортну температуру повітря та обмежувати нагрів підлоги, запобігаючи псуванню підлогового покриття.

Для теплої підлоги невеликої площі з низьким споживанням електроенергії підійде недорогий механічний терморегулятор, який буде підтримувати задану температуру. Якщо тепла підлога укладається на велику площу, рекомендується використовувати програмовану модель, яка автоматично регулює обігрів за заданими часовими періодами. Це дозволить економити до 70% електроенергії. Для комфортного обігріву оптимальним стане термостат з таймером, який дозволяє автоматично вмикати і вимикати систему за розкладом.

Увімкнення

Включати електричну теплу підлогу на основі кабелю або мату можна тільки після повного висихання стяжки або клею (7-28 днів). ІЧ-плівку та алюмінієвий мат можна включати відразу після укладання.

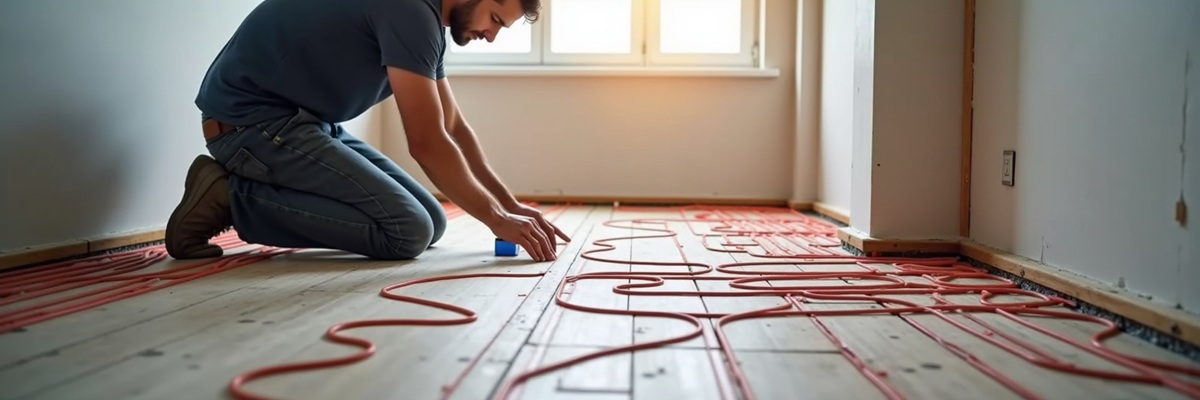

Помилки при монтажі і підключенні теплої підлоги

• Установка датчика температури без гофрованої трубки не дозволяє замінити його при поломці – доведеться розкривати покриття та штробити стяжку.
• Розміщення термодатчика занадто близько до кабелю призводить до некоректної роботи теплої підлоги.
• Перехлест або дотик витків викликає перегрів та перегорання кабелю.
• Підключення без УЗО небезпечно – у разі витоку струму можливий удар електричним струмом.
• Установка терморегулятора під прямими сонячними променями призводить до спотворення показань датчика повітря.
• Включення теплої кабельної підлоги до повного висихання стяжки призводить до її розтріскування.
• Установка теплої підлоги під меблями без ніжок спричиняє локальний перегрів та пошкодження підлогового покриття.
• Установка плівкової підлоги у вологому приміщенні призводить до окислення контактів та виходу системи з ладу. Крім того, можливі витоки струму і часте спрацьовування УЗО, через що подальша експлуатація теплої підлоги стане неможливою.

При дотриманні всіх правил монтажу та підключення електрична тепла підлога прослужить довгі роки, забезпечуючи комфорт у будь-якому приміщенні.
