Что такое тёплый пол — виды, преимущества и монтаж

Теплый пол – это система обогрева, установленная под напольным покрытием и обеспечивающая комфортную температуру в помещении. По источнику тепла различают водяные и электрические теплые полы.

Водяной теплый пол подключается к котлу, поэтому его можно установить только при автономном отоплении. Подключение водяной системы к централизованному отоплению запрещено законодательством. Кроме того, она требует регулярного обслуживания. Электрический теплый пол не имеет этих ограничений и отличается рядом преимуществ.

Преимущества электрического теплого пола

Электрический теплый пол можно установить в любом помещении: жилом, офисном, коммерческом, влажном, холодном и с повышенными требованиями к безопасности. Среди его основных преимуществ:

• обеспечивает равномерный, комфортный обогрев;
• не требует разрешений на установку;
• не нуждается в обслуживании;
• все оборудование скрыто под полом и работает бесшумно;
• есть возможность настройки точной температуры по времени (у программированных моделей);
• экономичность при управлении терморегулятором.

Электрические теплые полы в отличие от водяных можно использовать в трех целях:

1. основное отопление – обогреваемая зона должна быть не менее 70% от площади помещения, а мощность обогрева составлять не менее 1 кВт на 10 м²;
2. дополнительное отопление – совместно с настенными обогревателями в квартирах, если централизованное отопление работает недостаточно эффективно, и для обогрева в межсезонье;
3. комфортный обогрев – для подогрева полов до комфортной температуры система обычно включается только на время пользования помещением: в ванной, прихожей, на балконе, в игровой зоне детской комнаты.

Виды электрического теплого пола и их особенности

Для электрического обогрева пола применяются нагревательные кабели, маты, инфракрасная пленка и алюминиевые маты. Нагревательные элементы имеют разное назначение и способ монтажа.

Нагревательный кабель

Нагревательный кабель применяется для обустройства основного отопления и укладывается в слой стяжки 3-8 см или в штробы петлями. Кабельный теплый пол отличается высокой инерционностью. Он долго нагревается и медленно отдает тепло (чем толще слой стяжки, тем дольше). Это делает его более экономичным в потреблении энергии.

При этом монтаж кабеля в стяжку поднимает уровень пола, поэтому его установку нужно планировать на этапе проектирования или капитального ремонта. Кабельный теплый пол – самый надежный и долговечный со сроком службы 30- 60 лет в зависимости от бренда.

Тонкий нагревательный кабель

Тонкий греющий кабель предназначен для укладки под плитку в плиточный клей или тонкий слой самовыравнивающейся смеси (1 см). За счет близкого расположения к поверхности пол быстро прогревается, поэтому тонкий кабель подходит как для отопления, так и для комфортного подогрева. Небольшой подъем пола делает его удобным для укладки на старую стяжку. Тонкий кабель также используют в помещениях со сложной конфигурацией.

Нагревательный мат

Нагревательный мат изготавливается на основе тонкого кабеля, уложенного петлями и закрепленного на стекловолоконной сетке. Это уже готовая конструкция, обеспечивающая быстрый и простой монтаж. К тому же сетка армирует слой плиточного клея, что делает их прочнее и устойчивее к растрескиванию при температурных перепадах. Мат также можно использовать для основного и комфортного обогрева.

Инфракрасная пленка

Инфракрасная пленка предназначена для сухого монтажа без стяжки под твердое напольное покрытие. Подходит для ламината, инженерного паркета, линолеума с предварительным покрытием ДВП высокой плотности. Применяется с любой целью обогрева.

ИК-пленка имеет ограничения: в ее конструкции нет установочного провода и экранирования, а все соединения выполняются при монтаже. В результате ее нельзя укладывать в сырых помещениях и с повышенными требованиями безопасности. Преимущество пленочных полов – низкая стоимость, недостатки – небольшой срок эксплуатации и ограничения по применению.

Алюминиевый мат

Алюминиевый мат изготовлен на основе ультратонкого нагревательного кабеля, закрепленного петлями на сетке и покрытого алюминиевой ламинированной армированной фольгой. Он также предназначен для сухого монтажа под твердое напольное покрытие (ламинат, линолеум, кварц винил) и любого вида отопления.

В отличие от ИК-пленки, алюминиевый мат соответствует всем требованиям безопасности и допускается к установке в любых помещениях, включая влажные. Кроме того, он устойчив к локальным перегревам, так как алюминиевая оболочка отводит тепло из места запирания.

Как проектировать и монтировать теплый пол

Перед монтажом электрического теплого пола необходимо обозначить карту укладки и рассчитать шаг петли (для нагревательного кабеля) в зависимости от необходимой мощности. Карта укладки проектируется с соблюдением следующих правил:

• отступ от стен – не менее 5 см;
• отступ от настенных отопительных приборов и холодильника – не менее 10 см;
• не укладывать под мебель без ножек или с ножками ниже 5 см.

Шаг петли кабеля рассчитывается исходя из необходимой мощности. Для отопления удельная мощность должна составлять 180–220 Вт/м², для комфортного обогрева достаточно 150–160 Вт/м². Удельная мощность подбирается по таблице для конкретной модели кабеля в соответствии с площадью укладки. Выбирать кабель нужно максимально точно, так как его нельзя обрезать или дотачивать.

Подготовка основания

Основание под теплый пол должно быть ровным и сухим, без трещин и бугров. Непосредственно перед укладкой его нужно пропылесосить.

Теплоизоляция

Под нагревательный кабель или мат на втором этаже или выше теплоизоляция не обязательна. Хотя она может сделать теплый пол экономичнее на 15-20 %. В сырых помещениях и на первых этажах рекомендуется предварительно уложить теплоизоляционный слой из плит экструдированного пенопласта толщиной не менее 2 см и залить их стяжкой 3-4 см. Если такой подъем пола по техническим причинам недопустим, можно применить теплоизоляционные плиты WarmUp Insboard толщиной всего от 6 до 50 мм.

Под инфракрасную пленку в качестве теплоизоляции применяется теплоотражающая подложка толщиной 5 мм – фольгированный изолон или вспененный полиэтилен. Из натуральных материалов можно использовать пробку.

Алюминиевый мат обязательно укладывается на подложку под ламинат ("Тихий ход или пробковая). Она служит не только как теплоизоляционный, но и амортизирующий слой, в который мат просто вдавливается при укладке напольного покрытия.

Установка датчика температуры

Для нагревательных кабелей и матов термодатчик устанавливается в пластиковой гофрированной трубке.. Поворот трубки от штробы в стене к полу должен быть выполнен с плавным изгибом. Это нужно, чтобы датчик можно было заменить, если он выйдет из строя. Располагать термодатчик необходимо ровно между витками кабеля, заходя в зону обогрева на 30 см.

Для алюминиевого мата и ИК-пленки термодатчик устанавливается без трубки – в вырезе подложки под пленкой или матом между витками кабеля. Поскольку в этом случае заменить его невозможно, рекомендуется установить 2 датчика – основной и резервный.

Подключение

Любой электрический теплый пол подключается через терморегулятор. Для отопления подходит термостат со встроенным датчиком температуры воздуха. Для комфортного обогрева пола – модель с выносным датчиком температуры пола. Терморегуляторы с двумя датчиками позволяют одновременно поддерживать комфортную температуру воздуха и ограничивать нагрев пола, предотвращая порчу напольного покрытия.

Для теплого пола небольшой площади с низким потреблением электроэнергии подойдет недорогой механический терморегулятор, который будет поддерживать заданную температуру. Если теплый пол укладывается на большую площадь, рекомендуется использовать программируемую модель, которая автоматически регулирует обогрев по заданным временным периодам. Это позволит экономить до 70% электроэнергии. Для комфортного обогрева оптимальным станет термостат с таймером, позволяющий автоматически включать и выключать систему по расписанию.

Включение

Включать электрический теплый пол на основе кабеля или мата можно только после полного высыхания стяжки или клея (7-28 дней). ИК-пленку и алюминиевый мат можно включать сразу после укладки.

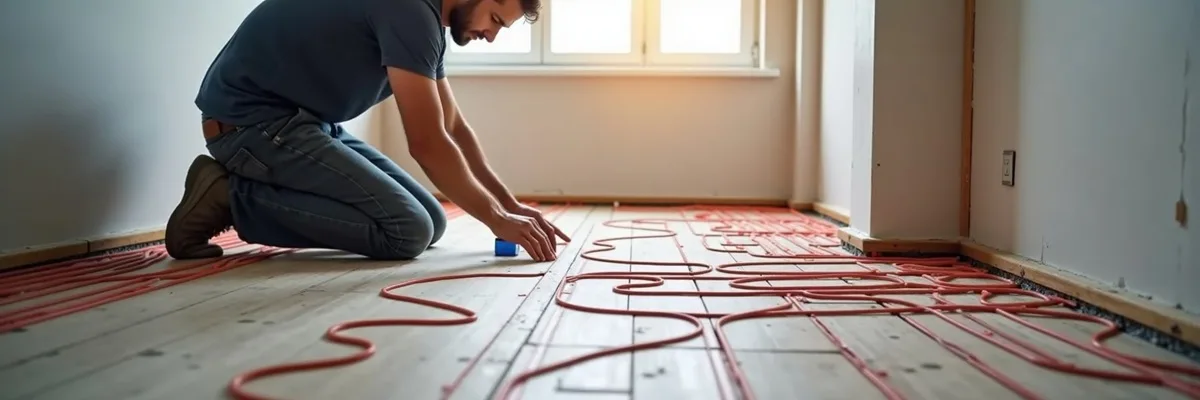

Ошибки при монтаже и подключении теплого пола

• Установка датчика температуры без гофрированной трубки не позволяет заменить его при поломке – придется вскрывать покрытие и штробить стяжку.
• Размещение термодатчика слишком близко к кабелю приводит к некорректной работе теплого пола.
• Перехлест или касание витков вызывает перегрев и перегорание кабеля.
• Подключение без УЗО опасно – при утечке тока возможен удар электрическим током.
• Установка терморегулятора под прямыми солнечными лучами приводит к искажению показаний датчика воздуха.
• Включение теплого кабельного пола до полного высыхания стяжки приводит к ее растрескиванию.
• Установка теплого пола под мебелью без ножек вызывает локальный перегрев и порчу напольного покрытия.
• Установка плёночного пола во влажном помещении приводит к окислению контактов и выходу системы из строя. Кроме того, возможны утечки тока и частое срабатывание УЗО, из-за чего дальнейшая эксплуатация теплого пола станет невозможной.

При соблюдении всех правил монтажа и подключения электрический теплый пол прослужит долгие годы, обеспечивая комфорт в любом помещении.
