Як вибрати кабель для обігріву вуличних майданчиків?

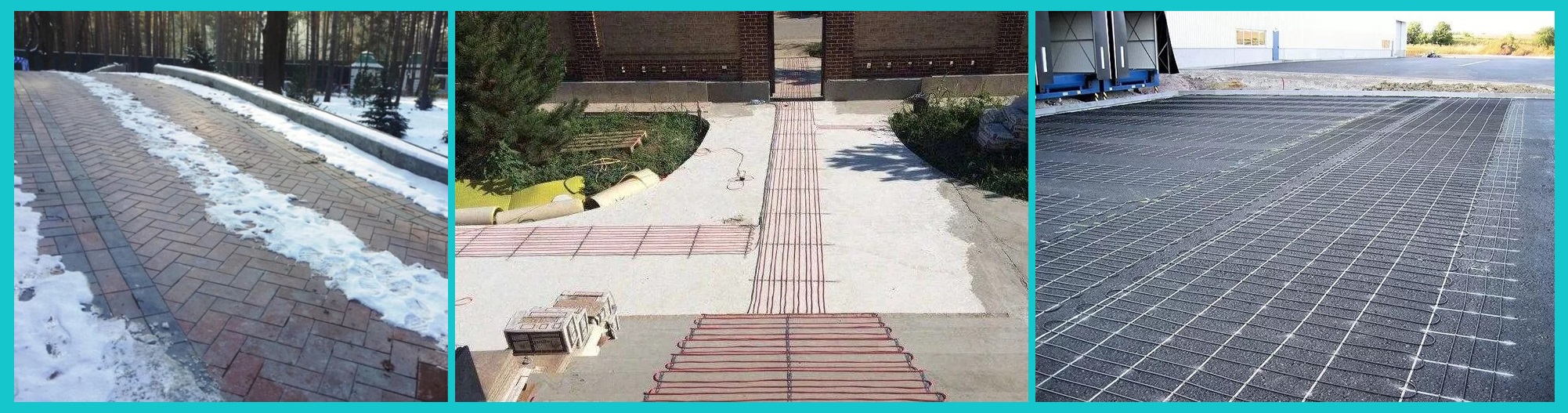

Вуличне обігрів застосовується, щоб запобігти зледеніння та снігові замети на прибудинкових та громадських територіях. Використовується для майданчиків, тротуарів, доріжок, сходів, пандусів, рамп, естакад, під'їздів та автостоянок та інших місць постійного користування.

Види кабелю для обігріву відкритих майданчиків

У системах сніготанення та антизледеніння вуличних майданчиків як нагрівальний елемент застосовуються одножильні або двожильні резистивні гріючі кабелі, які укладаються безпосередньо під покриття: бетон, бруківку, тротуарну плитку, асфальт. Вибір кабелю – одножильний або двожильний, що не впливає на роботу системи. Різниця лише у вартості та підключенні. Головним критерієм вибору стає потужність.

Вибір потужності кабелю для вуличного обігріву

Для обігріву відкритих вуличних територій рекомендується використовувати кабель підвищеної потужності 20-30 Вт/м. Варіюючи кроком укладання, такий кабель дозволяє досягти необхідної питомої потужності обігріву для ефективної та коректної роботи системи.

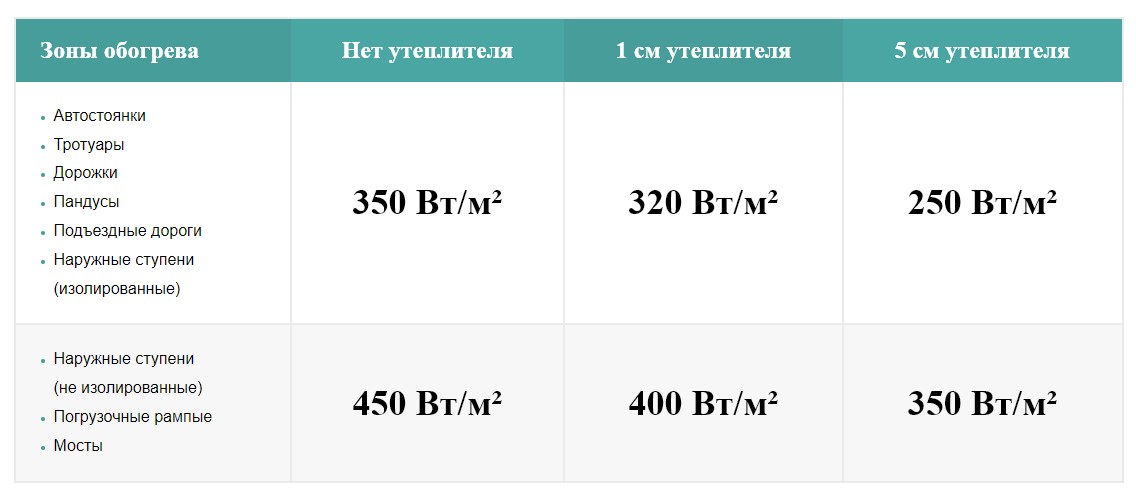

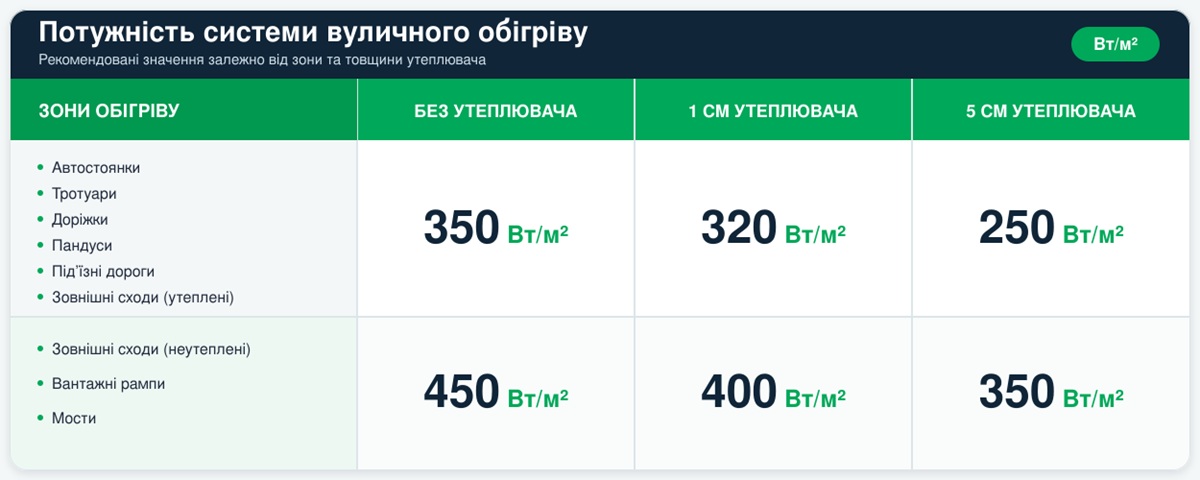

Необхідна питома потужність системи – потужність ділянки кабелю, покладеного на 1 м2 (Вт/м2), яка залежить від клімату та зони обігріву, а також наявності або відсутності теплоізоляції під основою. При нестачі тепла, що виділяється кабелем, основа не прогріється до температури, необхідної для повного стаювання снігу (3-5°C). Система марно витрачатиме електроенергію, не виконуючи свого завдання.

1. Для обігріву вуличних майданчиків можна застосувати одножильний нагрівальний кабель DEVIBASIC (20 Вт/м). У діапазоні допустимого кроку укладання така модель дозволяє створити питому потужність обігріву 245-366 Вт/м². Підходити для обігріву будь-якої зони у верхній частині таблиці. Для зон із нижньої частини таблиці тільки з утепленням 5 см.
2. Ще один варіант – Hemstedt BRF-IM (27 Вт/м). Це двожильний кабель підвищеної міцності, який підходить не тільки для стандартних вуличних доріжок, а й для обігріву високонавантажених майданчиків (вантажних рамп, стоянок вантажного автотранспорту). Формована питома потужність – 270-375 Вт/м². Підходить для всіх зон обігріву як із теплоізоляцією, так і без.
3. І останній, більш бюджетний варіант, але не менш якісний – кабель від українського виробника Одескабель – Woks 30T. Потужність на метр квадратний від 300 до 400 Вт.

Вибираючи кабель потрібно відразу визначитися, чи буде укладатися теплоізоляція, тому що від цього залежатиме необхідна питома потужність і відповідно довжина. В середньому для обігріву утепленої території екструдованим пінопластом завтовшки 5 см, знадобиться на 30% менше кабелю, ніж для такої ж площі без утеплення. Крім того, система буде економічнішою в енергоспоживання.

Технологія укладання кабелю для вулиці

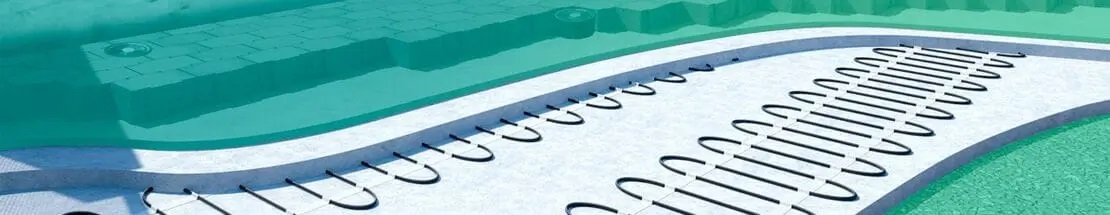

Кабель укладається в петлеподібну конфігурацію з постійним, розрахованим кроком петлі. Так як резистивні моделі не можна укорочувати або подовжувати, необхідно заздалегідь скласти карту укладання, щоб не помилитися при покупці та монтажі. Особливу увагу слід приділити плануванню розташування одножильного кабелю. Його підключення виконується з обох кінців, при цьому вони повинні сходитись в одну точку.

• Під штучні матеріали (тротуарна плитка, бруківка) кабель укладається у шар піщаної або гарцювальної подушки на глибину 2-3 см від підошви матеріалу покриття.
• Для бетонного покриття кабель закріплюється до арматурної сітки в нижній частині плити перед укладанням бетону. При укладанні на теплоізоляцію відстань між площиною кабелю і поверхнею пінопласту має бути 2-3 см. Товщина бетону над кабелем вибирається в залежності від навантаження, але не менше 7 см. затвердіння бетону.
• При укладанні під асфальт кабель також закріплюється до арматурної сітки та попередньо покривається бетоном шаром 2-3 см. Асфальт укладається на застиглий бетон після остигання асфальтобетонної суміші до 130-140 °C.

Підключення та керування системою вуличного обігріву

Кабель підключається лише через регулювальний пристрій. Для невеликих площ підключення можна виконати через терморегулятор із датчиком температури покриття. При цьому система включатиметься при зниженні температури до нижнього порога, встановленого на терморегуляторі, і вимикатиметься при нагріванні до верхнього температурного порога.

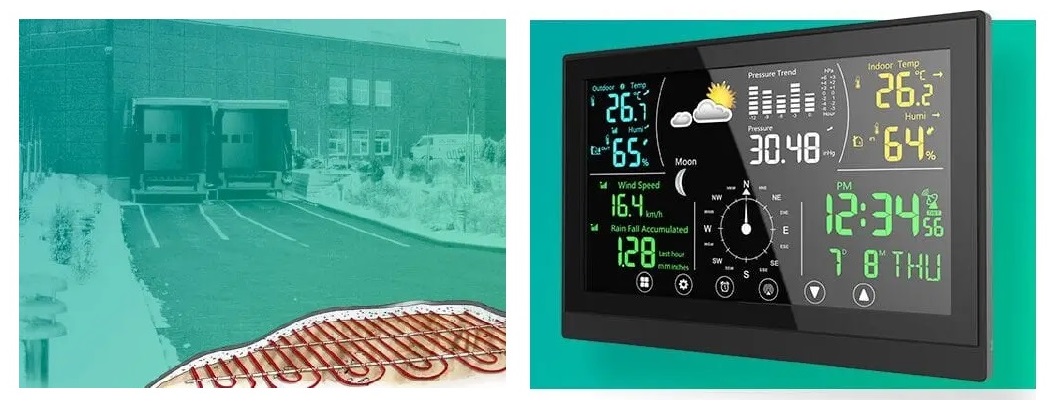

Для великих площ, що обігріваються, зі значною потужністю енергоспоживання, більш економічним стане рішення підключити систему через метеостанцію. Пристрій контролює не лише температуру, а й вологу на поверхні покриття. Обігрів включатиметься лише при збігу температурного мінімуму та наявності на поверхні снігу.

Також при використанні метеостанції обігрів можна виконати двозональним з індивідуальними настрійками для кожної зони вуличного обігріву та вибору пріоритету за недостатньої потужності електромережі.
