Монтаж інфрачервоної плівки

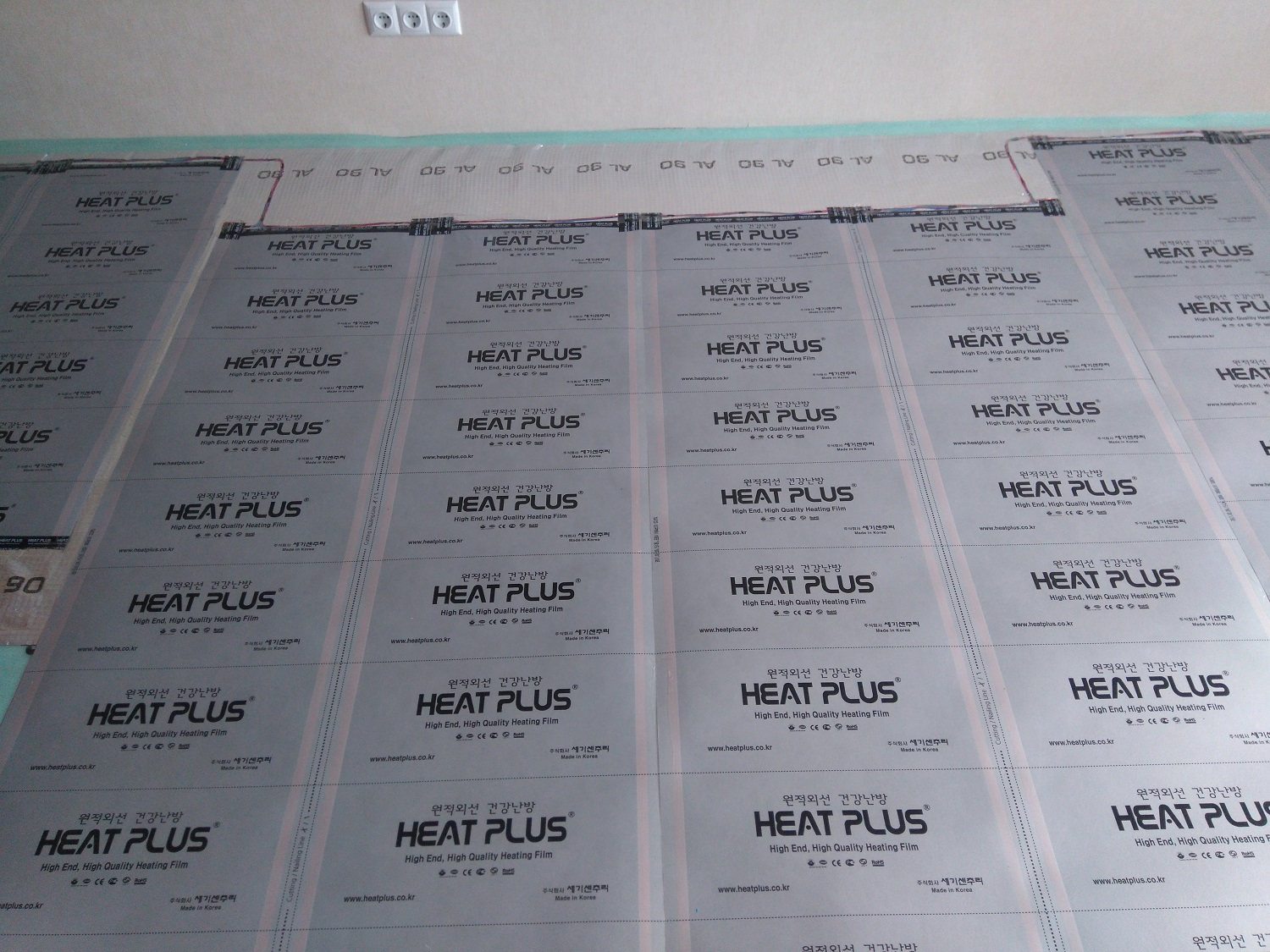

Монтаж інфрачервоної теплої підлоги

• тепловідбиваючу підкладку (ТП) на стяжку;

• безпосередньо саму ІЧ-плівку;

• ламінат.

ТП буває різна, але її призначення схоже: спінена або пробкова поверхня захищає від втрат тепла, яке має максимально йти на обігрів підлоги.

Підкладка може мати різну товщину, а також оснащуватися додатково відбиваючою фольгою. Якщо ви використовуєте фольговану підкладку, пам'ятайте, що вона не повинна проводити електричний струм, тобто повинна бути ламінованою. До бюджетного варіанту можна віднести вироби Isolon, більш якісним вибором стане - E-Pex. Товщина їх однакова (4 мм), однак E-Pex практично не прогинається при навантаженнях, що важливо при установці надійних систем теплої підлоги. Безпосередньо на підкладку укладаються рулони ІЧ-плівки. За допомогою скотча система фіксується на підкладці, після чого проводиться остаточна укладка ламінату.

Особливості укладання під лінолеум і ковролін

Монтаж інфрачервоної плівки під лінолеум має свої особливості. Справа в тому, що цей тип покриття досить м'який і не забезпечує необхідний рівень захисту ІЧ-плівки. Між інфрачервоною підлогою і лінолеумом (ковроліном) додатково монтується захисне покриття E-Stone.

Дана підкладка запобігає пошкодженню нагрівальної плівки навіть при найвищих механічних навантаженнях. Деякі «фахівці» можуть порекомендувати використовувати як бюджетний варіант листи фанери, ДВП або ДСП, однак ми б вам не радили використовувати дані матеріали.

Справа в тому, що при підвищеному рівні вологості подібні захисні покриття можуть розбухати і деформуватися, що негативно позначається на характеристиках теплої підлоги.

Важливий момент: якщо ви плануєте монтувати ІЧ-плівки в дитячих кімнатах, медичних та дошкільних установах і закладах, застосовуйте спеціальний захисний шар E-Dero, що мінімізує електромагнітні випромінювання.

Плівкова тепла підлога: монтаж і підключення

Підключати плівку можна двома способами:

• Використовуючи спеціальні мідні кліпси. Їх дуже важливо правильно затискати для максимально рівномірного і однорідного контакту. Для цього застосовують спеціальні лещата або спеціальний прес. Ми не рекомендуємо використовувати плоскогубці, так як цей інструмент не дозволяє добитися хорошого контакту.

• Припаявши дроти до мідної шини вручну. Метод вважається більш надійним, а при наявності необхідних навичок у майстра ви практично не помітите потовщення контакту. Монтаж інфрачервоної плівки своїми руками в цьому випадку буде включати зачистку мідної шини від захисної ламінації, після чого можна буде припаяти кабель побутовим паяльником. Після того, як проведено з'єднання контактів, місця спайки-кліпсування ізолюються бітумною ізоляцією, яка, в свою чергу, закривається термостійкою ізоляційною стрічкою. Бітумною ізоляцією обробляються і інші кінці мідної шини.

Пам'ятайте, що дроти ніколи не монтуються внапусток, найкраще «втопити» їх в підкладку. Крім того, зверніть увагу на той факт, що у ІЧ-плівки немає полярності, тому підключатися можна швидко, не витрачаючи час на пошуки полюсів + та -.

Поради від професіоналів

Зібралися укладати теплу підлогу під ламінат або інші покриття? Зверніть увагу на наші рекомендації:

• Поліетилен не сумісний з ІЧ-плівками, так як він може стати причиною появи конденсату.
• Бажано змонтувати відразу основний і запасний термодатчики. Саме цей елемент найчастіше виходить з ладу, тому при виході з ладу основного датчика можна оперативно перепідключитися на другий без необхідності зняття ламінату.
• Інфрачервоні підлоги не встановлюються в приміщеннях підвищеної вологості (через відсутність нормального заземлення), а також під плитку (в стяжку або плитковий клей). Силікати в складі клейової суміші роз'їдають плівкове покриття і призводять до виходу його з ладу.

Наостанок про гарантії: основні компоненти плівкової підлоги мають мінімальну гарантію в 15 років. Матеріали для підключення, а також комплектуючі мають гарантований термін роботи в 24 місяці.
