Выбор реле напряжения

Реле напряжения – это отличная инвестиция в сохранение дорогостоящей техники от скачков напряжения и аварийных ситуаций в сети. Вложив в среднем от 500 до 1000 грн. в защитное оборудование, не придется тратить в десятки раз больше на ремонт дорогостоящей техники или покупку новой. При этом к выбору реле напряжения нужно подходить грамотно, чтобы параметры устройства соответствовали подключаемой через него нагрузке.

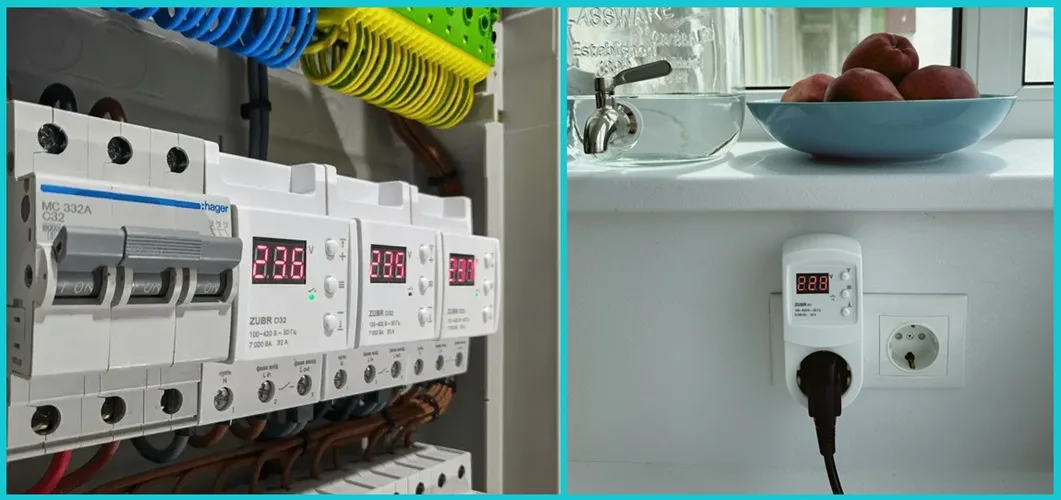

Варианты применения:
Если целью приобретения защитного устройства является защита одного конкретного электробытового прибора, то выбирая реле в розетку ошибиться невозможно. Такое реле стандартизировано на 16 А, что соответствует современному стандарту максимального тока бытовой однофазной розетки. Через розеточное реле можно подключить нагрузку до 3 кВт. При этом холодильник, для которого чаще и приобретают реле напряжения, при работе компрессора потребляет до 0,3 кВт.

Для подключения всей квартиры необходимо рассчитать максимальную суммарную нагрузку для всей эксплуатируемой техники и желательно добавить 30% запаса. Например, для кухни при минимальном наборе:

• холодильник – до 300 Вт;
• микроволновка – до 2000 Вт;
• чайник – до 2000 Вт;
• мультиварка – до 1000 Вт.

Если на кухне установлена электроплита/духовка, ее не учитываем, так как обычно такая мощная техника подключается отдельным кабелем.

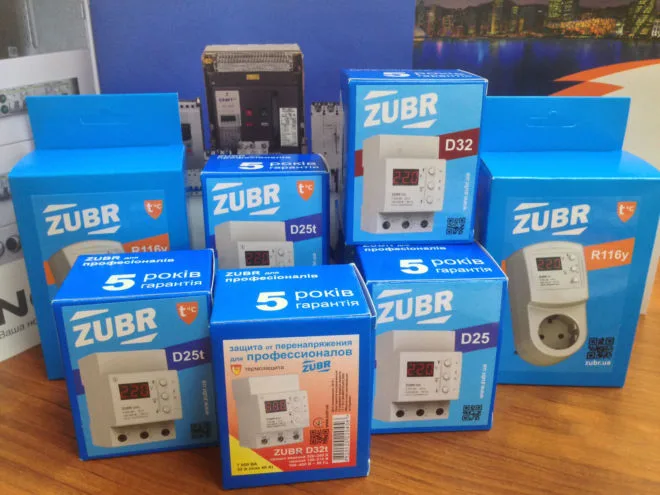

Максимальная суммарная нагрузка составит 5300 Вт, с запасом получится 6890 Вт. Рассчитаем ток, так как в характеристиках реле указан максимальный ток нагрузки. Для этого полученную мощность делим на напряжение: 6890/220=31,3 (А). Теперь выбираем модель реле с максимально приближенным, но не меньшим показателем пропускной способности. В результате оптимально подойдут – реле Зубр D32 или D32T. У этих устройств максимальный ток нагрузки 32 А. Буква «Т» в маркировке свидетельствует о наличии термозащиты, которая не будет лишней в доме или квартире со старой проводкой.

При желании защитить всю электросеть квартиры или дома можно выбрать реле с максимально допустимым током 63 А. В переводе на мощность это 13,9 кВт нагрузки, которую можно через него подключить. При этом все равно необходимо произвести расчет, а добавленный запас сгладит приблизительность расчета и позволит варьировать с новой техникой.

Если же расчет превысит 63 А, что вполне вероятно для большого частного дома, можно обеспечить защиту каждой ветки отдельно. Для этого необходимо произвести расчет всех веток по отдельности и подключить их через отдельные соответствующие реле.
